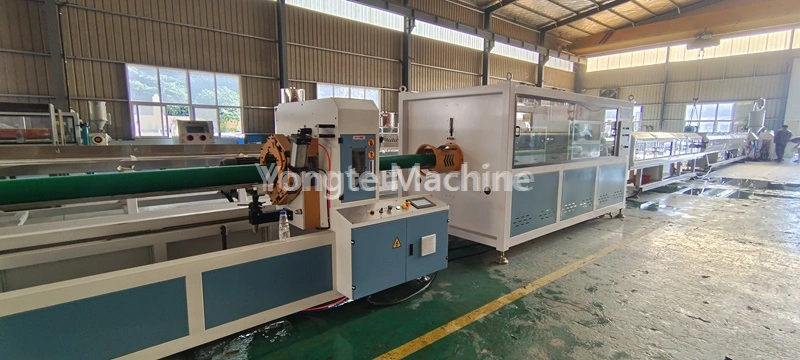

Μηχανή κατασκευής σωλήνων PE μεγάλης διαμέτρου 315-630 mm
Model:315-630mm
Η μηχανή κατασκευής σωλήνων πολυαιθυλενίου μεγάλης διαμέτρου Yongte 315-630mm είναι υψηλής αυτόματης γραμμής παραγωγής για την κατασκευή μεγάλου σωλήνα HDPE με χωρητικότητα 500kg/h.
Η μηχανή κατασκευής σωλήνων πολυαιθυλενίου μεγάλης διαμέτρου 315-630 mm της Yongte είναι ένα πλήρως αυτόματο ολοκληρωμένο σύστημα διέλασης ειδικά σχεδιασμένο για πρώτες ύλες PE80/PE100, που καλύπτει την ανάμειξη πρώτων υλών, την εξώθηση, τη διαμόρφωση, την ψύξη, τη σήμανση, την κοπή και την τελική στοίβαξη.
Αυτή η πλήρης μηχανή κατασκευής σωλήνων πληροί τα παγκόσμια πρότυπα για την παροχή δημοτικού νερού, τη μεταφορά αερίου, τη βιομηχανική αποστράγγιση, την άρδευση γεωργικών προϊόντων και την κατασκευή σωλήνων θηκών επικοινωνίας. Διαθέτει συγχρονισμένη σταθερή λειτουργία, υψηλή ικανότητα διέλασης 350kg/h και σταθερή ποιότητα επιφάνειας σωλήνων, ιδανική για μεσαίους και μεγάλους κατασκευαστές σωλήνων που επεκτείνουν το μερίδιο αγοράς στην εγχώρια και στο εξωτερικό.
Ροή διαδικασίας
Ρητίνη PE + έγχρωμη κύρια παρτίδα → ανάμειξη → τροφοδοσία κενού → στέγνωμα → πλαστικοποίηση εξωθητήρα (180-210℃) → διαμόρφωση καλουπιού → βαθμονόμηση υπό κενό → ψύξη πολλαπλών σταδίων με ψεκασμό → εκτύπωση λέιζερ → έλξη έλξης → κοπή σταθερού μήκους → τελικό προϊόν
Παράμετρος προϊόντος
| Τεχνικός | Παράμετρος | Παρατηρήσεις |
| Πρώτη ύλη | HDPE | Μπορεί να χρησιμοποιήσει νέο υλικό ή ανακυκλωμένο υλικό υψηλής ποιότητας |
| Διάμετρος σωλήνα | 315-630 χλστ | Προσαρμοσμένο μέγεθος για 315-630mm |
| Μοντέλο εξωθητή | SJ120/36 | Διάμετρος 120mm, αναλογία L/D 36:1 |
| Ικανότητα εξώθησης | 500 κιλά/ώρα | Μικρές διαφοροποιήσεις στις συνθέσεις των πρώτων υλών και στις παραμέτρους της διαδικασίας |
| Ισχύς κύριου κινητήρα | 160 kW | Καινοτόμος σερβοκινητήρας |
| Ταχύτητα γραμμής παραγωγής | 0-3m/min | Ρυθμιζόμενη συχνότητα |
| Συνολική εγκατεστημένη ισχύς | Περίπου 250 kW | συμπεριλαμβανομένου βοηθητικού εξοπλισμού και ισχύος θέρμανσης |
| Κατανάλωση ρεύματος | Περίπου 130 kW | Πραγματική κατανάλωση ρεύματος κατά τη σταθερή παραγωγή |
| Σύστημα ψύξης | Διαμόρφωση κενού 9m + ψύξη με ψεκασμό 9m | Βεβαιωθείτε ότι οι σωλήνες πολυαιθυλενίου είναι καλοσχηματισμένοι και πλήρως ψυχμένοι |
| Ακρίβεια κοπής | ±1mm | Έλεγχος σφαλμάτων κοπής χωρίς τσιπ σταθερού μήκους |
| τάση εργασίας | 380V/50Hz (τριφασικό) | Μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη |
| Συνολικό μήκος της συσκευής | Περίπου 36 μέτρα |
|
Λεπτομέρειες προϊόντος
| 1. Τροφοδοσία και ξήρανση υλικού: | Το υλικό πολυαιθυλενίου μεταφέρεται αυτόματα στη χοάνη ξήρανσης του εξωθητήρα μέσω ενός τροφοδότη κενού, όπου η υγρασία εξαλείφεται για να διατηρηθεί η περιεκτικότητα σε υγρασία του υλικού κάτω από 0,1%, διασφαλίζοντας έτσι την ποιότητα του προϊόντος. |
|

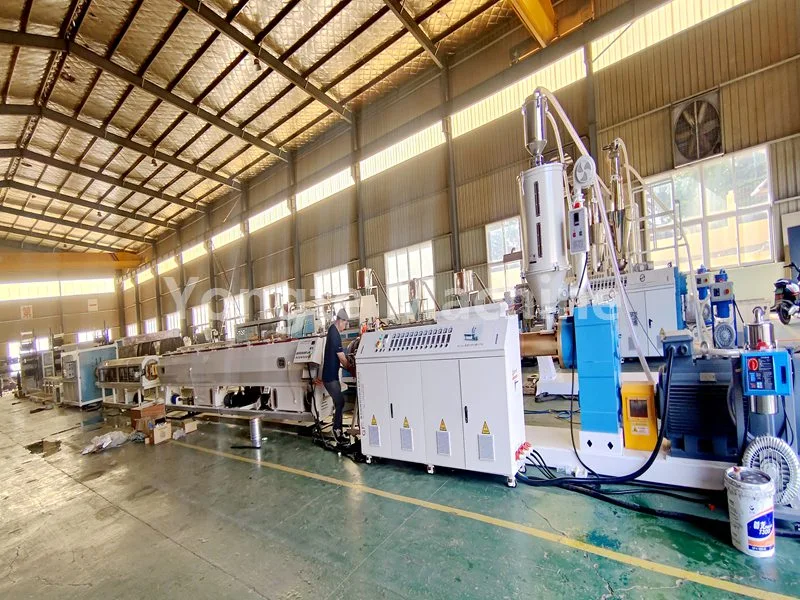

| 2. Εξωθητήρας σωλήνων PE: | Το σύστημα είναι εξοπλισμένο με έναν εξωθητήρα μονής βίδας υψηλής απόδοσης SJ120/36, ο οποίος ενσωματώνει έναν σερβοκινητήρα εξοικονόμησης ενέργειας 90 KW (με αποτέλεσμα περίπου 20% μείωση στην κατανάλωση ισχύος), ένα κιβώτιο ταχυτήτων άμεσης μετάδοσης (εξασφαλίζει υψηλή απόδοση μετάδοσης και απλοποιημένη συντήρηση), ανθεκτικό στη φθορά και ανθεκτικότητα στη φθορά 38CrMoALA από κράμα χάλυβα και νιτρωμένο ακριβείας), ένα αποτελεσματικό σύστημα πηνίων θέρμανσης με υπέρυθρη ακτινοβολία και ένα αυτοματοποιημένο σύστημα ελέγχου θερμοκρασίας (με τον ελεγκτή θερμοκρασίας υψηλής ακρίβειας της Omron). Αυτά τα εξελιγμένα εξαρτήματα εξασφαλίζουν συλλογικά σταθερή τήξη υλικών, ομοιόμορφη πίεση εξώθησης και σταθερή ποιότητα προϊόντος σε όλη τη διαδικασία παραγωγής. |
|
| 3. Εξωθητήρας γραμμής σήμανσης: | Ο εξωθητής SJ35 χρησιμοποιείται για την αποτύπωση γραμμών σήμανσης σε σωλήνες πολυαιθυλενίου. Είναι σε θέση να παράγει είτε μία μόνο γραμμή σήμανσης είτε πολλαπλές γραμμές σήμανσης, ανάλογα με τις προδιαγραφές του πελάτη. |
|
| 4. Εξειδικευμένο καλούπι σωλήνων πολυαιθυλενίου: | Το καλούπι είναι εξοπλισμένο με κεφαλή καλαθιού ή σπειροειδούς δομής για να εξασφαλίσει ομοιόμορφη εξώθηση του υλικού. |
|
| 5. Δεξαμενή βαθμονόμησης κενού: | Τα τεμάχια εξωθημένου σωλήνα βαθμονομούνται γρήγορα μέσω προσρόφησης κενού (0,06–0,08 MPa) για αυστηρή ακρίβεια διαστάσεων. Δεξαμενή από ανοξείδωτο χάλυβα ποιότητας τροφίμων με έλεγχο κενού πολλαπλών ζωνών και ψύξη κυκλοφορίας νερού εξασφαλίζει σταθερή στρογγυλότητα, λεία επιφάνεια και σφιχτές ανοχές κατά την παραγωγή υψηλής ταχύτητας. |
|
| 6. Δεξαμενή ψύξης με ψεκασμό: | Χρησιμοποιεί ψύξη πολλαπλών σταδίων με ψεκασμό για να διατηρεί το νερό κάτω από τους 20°C για γρήγορη, ομοιόμορφη ψύξη σωλήνων. Η κατασκευή από ανοξείδωτο χάλυβα εξασφαλίζει αντοχή στη διάβρωση και μακροπρόθεσμη σταθερότητα. |
|
| 7. Μηχανή έλξης έλξης: | Τραβάει σταθερά σωλήνες πολυαιθυλενίου για ομοιόμορφο μήκος και σταθερή παραγωγή. Ο έλεγχος ακριβείας διατηρεί σταθερή τάση, αποτρέποντας την παραμόρφωση και διασφαλίζοντας την ακρίβεια των διαστάσεων. |
|
| 8. Planetary Cutter: | Ο κόφτης επιτρέπει την αυτόματη κοπή σταθερού μήκους χωρίς τσιπς με λείες άκρες χωρίς γρέζια, ειδικά βελτιστοποιημένη για σωλήνες πολυαιθυλενίου μικρής έως μεσαίας διαμέτρου. Ο μηχανισμός κοπής ακριβείας του εξασφαλίζει σταθερή ακρίβεια μήκους και ελαχιστοποιεί τη σπατάλη υλικών κατά την παραγωγή. |
|
| 9. Μηχανή εκτύπωσης λέιζερ: | Το μηχάνημα εμφανίζει τις προδιαγραφές του προϊόντος και τις πληροφορίες παρτίδας σε πραγματικό χρόνο χρησιμοποιώντας τεχνολογία λέιζερ, χωρίς να απαιτούνται αναλώσιμα. |
|
| 10. Ράφι στοίβαξης: | Στοιβάζει αυτόματα τους τελειωμένους σωλήνες με τάξη, με ρυθμιζόμενο ύψος/στρώσεις για διαφορετικά μήκη/ανάγκες αποθήκευσης. Το στιβαρό πλαίσιο + αντιολισθητικός σχεδιασμός εξασφαλίζει σταθερή στοίβαξη και εύκολο χειρισμό, βελτιστοποιώντας την απόδοση αποθήκευσης. |
|
| 11. Ηλεκτρικό σύστημα ελέγχου: | Τα ηλεκτρικά μας εξαρτήματα χρησιμοποιούν διεθνώς γνωστές μάρκες υψηλής ποιότητας, συμπεριλαμβανομένων των μετατροπέων συχνότητας ABB, των επαφών Siemens/Schneider, των ελεγκτών θερμοκρασίας Omron, των συστημάτων ελέγχου PLC της Siemens και των σερβοκινητήρων Innovance. |
|
Εφαρμογή προϊόντος
1. Οι σωλήνες HDPE (πολυαιθυλενίου) αναγνωρίζονται παγκοσμίως ως λύσεις μεταφοράς υγρών υψηλής απόδοσης, γνωστές για τους
(1) κορυφαία στη βιομηχανία αντοχή στη διάβρωση (αδιαπέραστη από χημικά, οξέα και αλκάλια)
(2) στεγανοί στεγανοποιημένοι με τη θερμότητα αρμοί (εξαλείφοντας τον κίνδυνο διαρροής)
(3) φιλική προς το περιβάλλον μη τοξική σύνθεση (συμβατή με το ISO 14001 και τα πρότυπα ποιότητας τροφίμων)
(4) παρατεταμένη διάρκεια ζωής (με πιστοποίηση ότι διαρκεί 50 χρόνια υπό κανονικές συνθήκες λειτουργίας)
2. Η ευελιξία τους τα καθιστά μια προτιμώμενη επιλογή σε διάφορους τομείς:
(1) οικιακά/επαγγελματικά δίκτυα ύδρευσης
(2) δημοτικά συστήματα αποχέτευσης και αποχέτευσης ομβρίων υδάτων
(3) αγροτικά αρδευτικά έργα μεγάλης κλίμακας
(4) βιομηχανικές εφαρμογές για τη μεταφορά χημικών ουσιών, πολτού και πεπιεσμένου αέρα.
Yongte Machine Advantages - εξανθρωπισμένος μηχανικός σχεδιασμός και ανθεκτική ποιότητα
Μέσα από δεκαετίες αμείλικτης καινοτομίας και ακλόνητης δέσμευσης για την αριστεία, η εταιρεία μας επιμένει στη χρήση υλικών υψηλής αντοχής, ανθεκτικά στην τριβή στην κατασκευή των μηχανημάτων μας για πλαστικούς σωλήνες. Αυτοί οι μηχανισμοί υπόκεινται σε σχολαστικές διαδικασίες σφυρηλάτησης και εκτενείς, αυστηρές αξιολογήσεις ποιότητας για να εγγυηθούν την ανθεκτικότητά τους έναντι της φθοράς που σχετίζεται με τη συχνή λειτουργία και τις διαβρωτικές επιπτώσεις των σοβαρών περιβαλλοντικών συνθηκών.
1. Σύστημα Servo Drive που εξοικονομεί ενέργεια
Εξοπλισμένο με σερβοκινητήρα μάρκας Inovance, επιτυγχάνει εξοικονόμηση ενέργειας 15–20% σε σύγκριση με τον παραδοσιακό ασύγχρονο κινητήρα. ακριβής έλεγχος ροπής και ταχύτητας, χαμηλός θόρυβος και κραδασμοί, μεγάλη διάρκεια ζωής και χαμηλό κόστος συντήρησης.
2. 30% Μείωση Κόστους Εργασίας μέσω Πλήρους Αυτοματισμού
Η πλήρης αυτόματη τροφοδοσία, ο έξυπνος έλεγχος θερμοκρασίας, η αυτόματη κοπή και η στοίβαξη σταθερού μήκους πραγματοποιούν μη επανδρωμένη λειτουργία παραγωγής πυρήνα. Ο ενσωματωμένος κεντρικός έλεγχος PLC διαχειρίζεται όλες τις παραμέτρους παραγωγής, απλοποιεί τη διαδικασία λειτουργίας και μειώνει σε μεγάλο βαθμό την εισροή εργασίας.
3. Ανθεκτικό ατσάλινο πλαίσιο βαρέως τύπου
Η βάση του μηχανήματος υιοθετεί κοπή και στίλβωση CNC από συμπαγή χαλύβδινη πλάκα, διάρκεια ζωής πλαισίου πάνω από 20 χρόνια. Όλα τα μέρη που έρχονται σε επαφή με υλικό και νερό χρησιμοποιούν ανοξείδωτο χάλυβα 304 για την αποφυγή σκουριάς και διάβρωσης.
4. Βίδα & κάννη εξαιρετικά ανθεκτική στη φθορά
Υιοθετήστε premium διμεταλλική βίδα και κάννη με επίστρωση SKD, διάρκεια ζωής 1,5–2 φορές μεγαλύτερη από τη συμβατική βιδωτή κάννη από κράμα χάλυβα 38CrMoAlA, μειώστε το κόστος αντικατάστασης ανταλλακτικών για τους πελάτες.
5. Πρότυπα διεθνή ηλεκτρικά εξαρτήματα
Όλα τα ηλεκτρικά εξαρτήματα υιοθετούν παγκοσμίου φήμης μάρκες, τακτοποιημένα καλωδιώσεις με καθαρά σημάδια. Ολόκληρο το ηλεκτρικό ντουλάπι πέρασε αυστηρό τεστ ασφαλείας, σύμφωνα με τα πρότυπα της σειράς EN60204-1 & EMC EN61000.
6. Πλήρης δοκιμή πριν από την αποστολή & υπηρεσία στο εξωτερικό
Όλα τα μηχανήματα υποβάλλονται σε πλήρη δοκιμή λειτουργίας πριν από την παράδοση για να εγγυηθούν σταθερή απόδοση και τέλεια ποιότητα σωλήνων. Η ομάδα επαγγελματικών μηχανικών παρέχει επιτόπου εγκατάσταση, θέση σε λειτουργία και υπηρεσίες εκπαίδευσης εργαζομένων σε όλο τον κόσμο.
Επιτυχημένες περιπτώσεις
Η Yongte είναι αφοσιωμένη στην κατασκευή υψηλής ποιότητας, αιχμής, καινοτόμες μηχανές πλαστικών σωλήνων. Αυτά τα μηχανήματα ενσωματώνουν προηγμένη επιστήμη υλικών, μηχανική ακριβείας και έξυπνα συστήματα ελέγχου για να προσφέρουν λύσεις που υπερβαίνουν τα βιομηχανικά πρότυπα. Μέσω της συνεχούς βελτιστοποίησης των βασικών εξαρτημάτων με γνώμονα την Έρευνα και Ανάπτυξη (όπως εξωθητήρες κοχλιών και μονάδες βαθμονόμησης και διαδικασίες παραγωγής, η μηχανή κατασκευής σωλήνων PE 315-630 mm της Yongte έχει επιτύχει υψηλή αναγνώριση τόσο στην εγχώρια όσο και στη διεθνή αγορά. Οι εγκαταστάσεις εκτείνονται σε όλη την Ασία, την Ευρώπη και την Αμερική, ο πελάτης και η Αμερική είναι υψηλός.
