Πλαστική γραμμή εξώθησης ξυλείας για πάνελ συμπαγούς πάχους 50 mm

Η Yongte διεξάγει την αρχική δοκιμαστική λειτουργία γραμμής εξώθησης πλαστικής ξυλείας για πάνελ συμπαγούς πάχους 200 x 50 mm, Βελτιστοποιεί το τμήμα καλουπώματος για την επίλυση προβλημάτων παραμόρφωσης

1. Επισκόπηση της αρχικής δοκιμαστικής παραγωγής εξοπλισμού

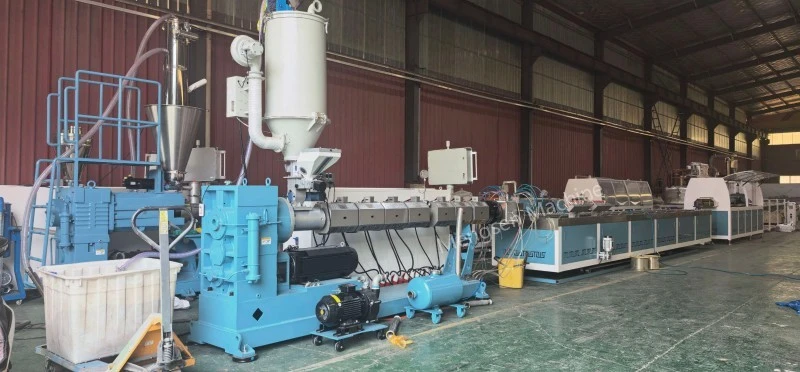

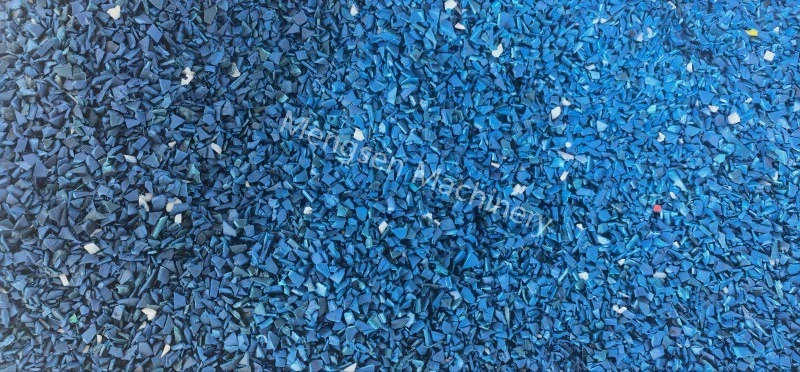

Πρόσφατα, η Yongte ολοκλήρωσε με επιτυχία την εναρκτήρια δοκιμαστική παραγωγή της προηγμένης γραμμής εξώθησης πλαστικής ξυλείας, με στόχο την επεξεργασία πλαστικών πάνελ συμπαγούς πάχους 200 x 50 mm. Τηρώντας την έννοια της ανακύκλωσης πόρων και της πράσινης παραγωγής, αυτή η δοκιμαστική δοκιμή υιοθέτησε ως πρώτη ύλη ανακυκλωμένα πλαστικά, επαληθεύοντας την προσαρμοστικότητα του εξοπλισμού σε απόβλητα πλαστικών υλικών και τη σκοπιμότητα μαζικής παραγωγής πλαστικής ξυλείας παχύρρευστη.

2. Εξαιρετική Απόδοση Πλαστικοποίησης Ανακυκλωμένων Υλικών

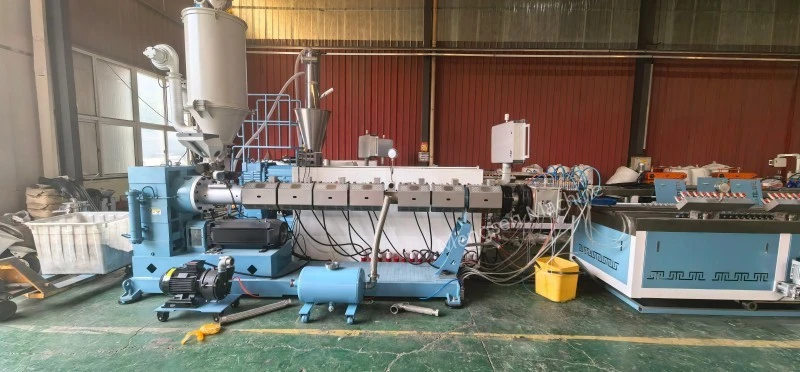

Κατά την αρχική διαδικασία θέσης σε λειτουργία, ο εξωθητής υψηλής ταχύτητας παρείχε εξαιρετική απόδοση πλαστικοποίησης τήγματος. Κάτω από ακριβή έλεγχο παραμέτρων εξώθησης, τα ανακυκλωμένα πλαστικά υπολείμματα λιώθηκαν και ομογενοποιήθηκαν πλήρως, με το λιωμένο υλικό να παρουσιάζει ομοιόμορφη υφή, καλή ρευστότητα και σταθερό συνολικό αποτέλεσμα πλαστικοποίησης. Η εξαιρετική ποιότητα πλαστικοποίησης θέτει γερές βάσεις για τη σταθερή παραγωγή ανακυκλωμένων πλαστικών πάνελ υψηλής απόδοσης και αποδεικνύει την εξαιρετική ικανότητα επεξεργασίας υλικών του εξοπλισμού διέλασης της Yongte για απόβλητα πλαστικών πρώτων υλών.

3. Ανάλυση ελαττωμάτων διόγκωσης και παραμόρφωσης πίνακα

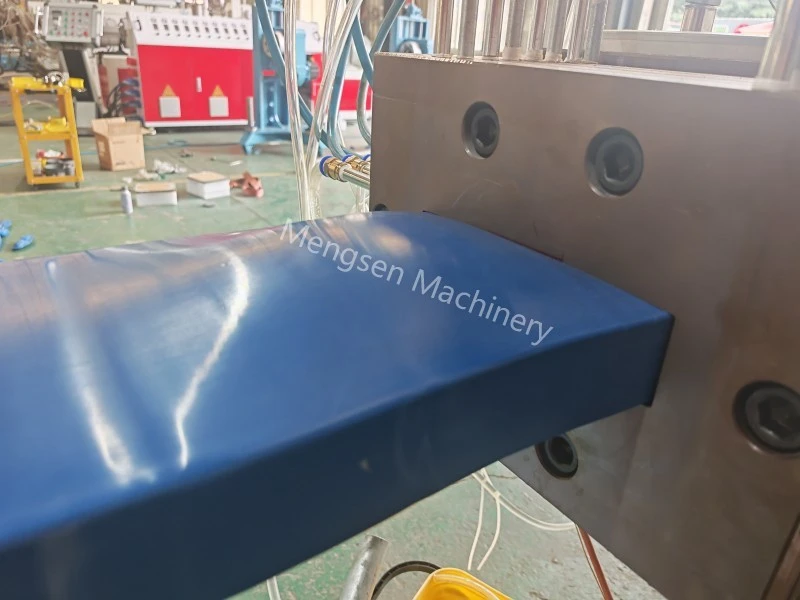

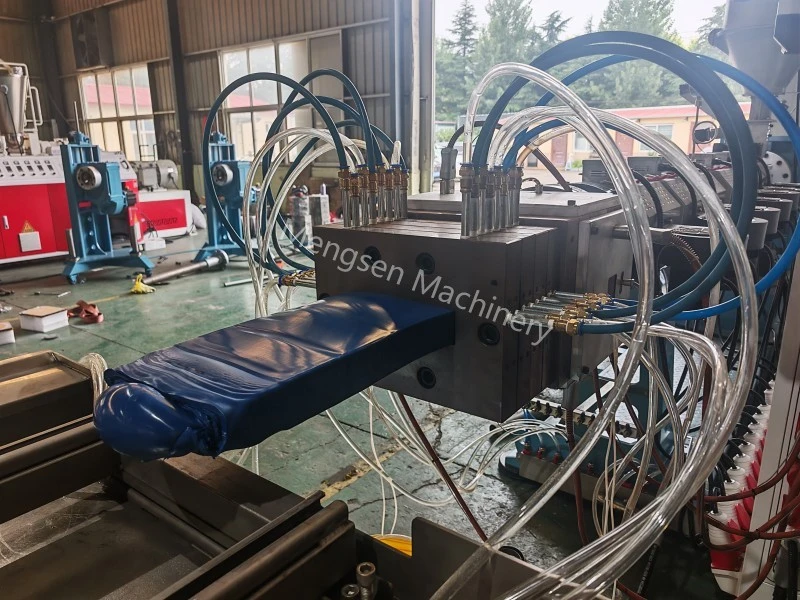

Παρόλα αυτά, στοχευμένες τεχνικές προκλήσεις εμφανίστηκαν στο στάδιο διαμόρφωσης των εξαιρετικά παχύρρευστων συμπαγών πάνελ. Λόγω του ουσιαστικού πάχους 50 mm του τελικού προϊόντος, υπάρχει μια έντονη διαβάθμιση θερμοκρασίας μεταξύ της επιφάνειας και του στρώματος πυρήνα του πάνελ κατά τη διαδικασία ψύξης και διαμόρφωσης. Η επιφάνεια του χοντρού πάνελ ψύχεται και στερεοποιείται γρήγορα, ενώ το υλικό του εσωτερικού πυρήνα διατηρεί υψηλή θερμοκρασία για μεγαλύτερο χρονικό διάστημα και υφίσταται συνεχή θερμική συρρίκνωση κατά τη διάρκεια της επακόλουθης φυσικής ψύξης. Η ασυνεπής ταχύτητα ψύξης και συρρίκνωσης μεταξύ του εξωτερικού και του εσωτερικού στρώματος προκαλεί μη ισορροπημένη εσωτερική καταπόνηση, με αποτέλεσμα τελικά τη μεσαία διόγκωση και τοπική παραμόρφωση του πάνελ συμπαγούς πάχους 200×50 mm, που επηρεάζει την επιπεδότητα και την ακρίβεια διαστάσεων του τελικού προϊόντος.

4. Λύσεις βελτιστοποίησης τμήματος καλουπώματος

Με βάση τη σε βάθος ανάλυση των δεδομένων της δοκιμαστικής λειτουργίας και των συνθηκών παραγωγής επί τόπου, η τεχνική ομάδα της Yongte επιβεβαίωσε ότι η βασική λύση εστιάζει στη δομική βελτιστοποίηση του τμήματος χύτευσης καλουπιού. Με στόχο τη μη ισορροπημένη ροή τήγματος και τα προβλήματα διαμόρφωσης ανομοιόμορφης ψύξης των εξαιρετικά παχύρρευστων πλακών, η ομάδα θα πραγματοποιήσει στοχευμένες αναβαθμίσεις στη δομή του καναλιού ροής καλουπιού, στο σύστημα διανομής ροής και στη διάταξη ψύξης. Με τη βελτιστοποίηση της αντίστασης ροής τήγματος του τμήματος καλουπώματος, την εξισορρόπηση της ταχύτητας τροφοδοσίας υλικού των μεσαίων και ακραίων περιοχών της μήτρας και την αντιστοίχιση με διαβαθμισμένο και ομοιόμορφο σχεδιασμό ψύξης, θα εξαλειφθεί αποτελεσματικά η συγκέντρωση εσωτερικής τάσης των παχύρρευστων πάνελ. Αυτή η βελτιστοποίηση θα συγχρονίσει την ταχύτητα ψύξης και διαμόρφωσης της επιφάνειας και του στρώματος πυρήνα του προϊόντος, θα λύσει θεμελιωδώς το ελάττωμα της μεσαίας διόγκωσης παραμόρφωσης των συμπαγών πάνελ υπερπάχους 50 mm και θα βελτιώσει τη συνολική σταθερότητα διαστάσεων και την επιπεδότητα των τελικών προϊόντων.

5. Περίληψη δοκιμαστικής εκτέλεσης και επακόλουθο σχέδιο ανάπτυξης
