Το ντουλάπι ηλεκτρικού ελέγχου Yongte Extruder Βελτιστοποίησε την ποιότητα και το σχεδιασμό

Yongte Extruder Electrical Control Cabine: Πλεονεκτήματα & Βασικά Χαρακτηριστικά

Συνολική Δομή & Διάταξη

Ο ηλεκτρικός πίνακας ελέγχου Yongte για πλαστικούς εξωθητές είναι ένα σύστημα ελέγχου βιομηχανικής ποιότητας που έχει σχεδιαστεί ειδικά για γραμμές πλαστικής διέλασης Yongte. Παρέχει κατανομή ισχύος, λογικό έλεγχο, μετάδοση σήματος και προστασία ασφαλείας για ολόκληρο το σύστημα διέλασης.

Κύρια σημεία σχεδίασης διάταξης

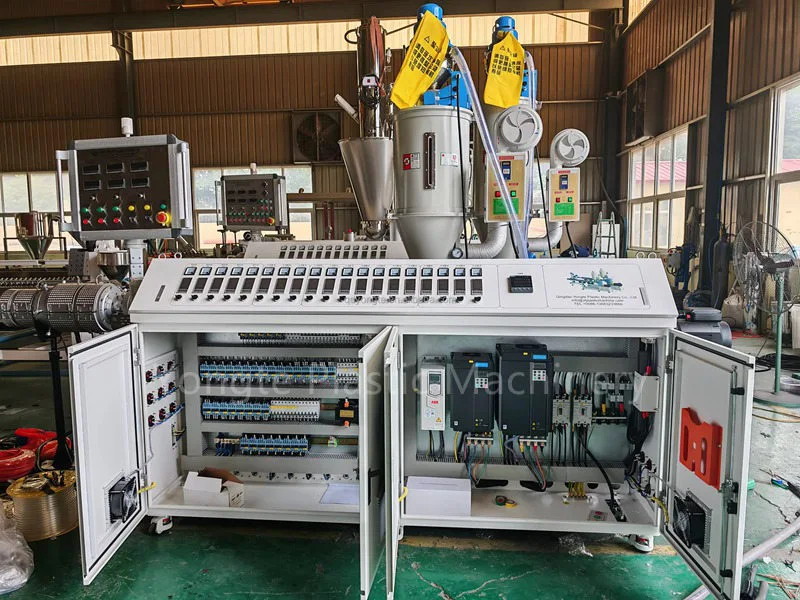

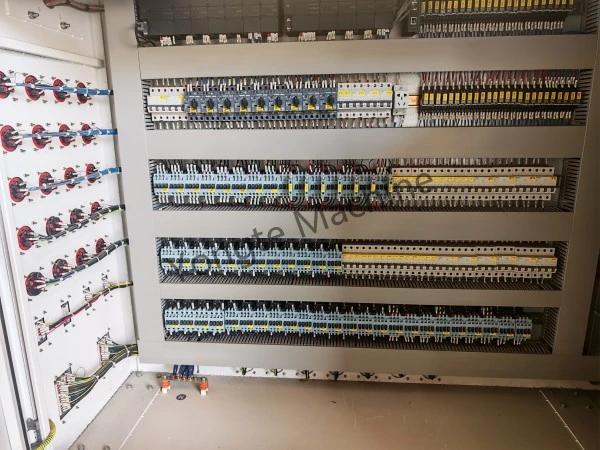

- Πολυεπίπεδη αρθρωτή διάταξη: Το ντουλάπι διαθέτει ένα σχέδιο οριζόντιας ζώνης πολλαπλών επιπέδων, διατεταγμένο από πάνω προς τα κάτω ως εξής:

- Επάνω στρώμα: PLC και μονάδες ελέγχου. μπλοκ ακροδεκτών (περιοχή καλωδίωσης σήματος)

- Μεσαία στρώση: Κύριοι διακόπτες κυκλώματος, διακόπτες αέρα διακλάδωσης, ομάδες επαφής/ρελέ

- Κάτω στρώμα: Ενδιάμεσα ρελέ υψηλής πυκνότητας. μπλοκ ακροδεκτών (περιοχή σήματος I/O)

- Αριστερή πλευρά: Ακροδέκτες εισόδου/εξόδου καλωδίων. ακροδέκτες γείωσης και ισοδυναμικής σύνδεσης

- Καθαρή ζώνη και φυσικός διαχωρισμός κυκλωμάτων ισχύος και ελέγχου: Τα εξαρτήματα ισχύος υψηλού ρεύματος (π.χ. κύριοι διακόπτες, επαφές) είναι φυσικά απομονωμένα από στοιχεία ελέγχου χαμηλής τάσης (π.χ. ρελέ, μπλοκ ακροδεκτών σήματος) για την εξάλειψη των ηλεκτρομαγνητικών παρεμβολών και την απλοποίηση της συντήρησης.

- Τυποποιημένη καλωδίωση και χειροτεχνία Premium: Όλα τα καλώδια είναι κωδικοποιημένα με χρώμα (ανά βιομηχανικά πρότυπα—κόκκινο (L1), μπλε (L2), κίτρινο (L3), μαύρο (ουδέτερο) και πράσινο/κίτρινο (γείωση) — για κυκλώματα τροφοδοσίας και ελέγχου. Τα μπλοκ ακροδεκτών είναι ομοιόμορφα αριθμημένα και οι βιομηχανικές καλωδιώσεις απαιτούν ομοιόμορφη αρίθμηση.

1. Βασικά πλεονεκτήματα και τεχνικά χαρακτηριστικά

Υψηλή Αξιοπιστία & Ασφάλεια

- Ολοκληρωμένο Σύστημα Προστασίας:

Οι διακόπτες αέρα πολλαπλών σταδίων και οι διακόπτες κυκλώματος παρέχουν συντονισμένη προστασία υπερφόρτωσης, βραχυκυκλώματος και υπολειπόμενου ρεύματος (διαρροής) τόσο για το κύριο τροφοδοτικό όσο και για τα φορτία μεμονωμένων διακλαδώσεων, αποτρέποντας τις διαδοχικές βλάβες και διασφαλίζοντας τη λειτουργική συνέχεια σε όλο το σύστημα.

Προειδοποιητικές ετικέτες υψηλής τάσης είναι τοποθετημένες στο εξωτερικό του ντουλαπιού και η πόρτα του ντουλαπιού ενσωματώνει μια κλειδαριά ασφαλείας που διακόπτει αυτόματα την ισχύ κατά το άνοιγμα—πλήρως συμβατή με το GB/T 5226.1 και άλλα διεθνή πρότυπα βιομηχανικής ασφάλειας.

Ένας ανεξάρτητος χάλκινος δίαυλος γείωσης είναι εγκατεστημένος στη βάση του ντουλαπιού, διασφαλίζοντας αξιόπιστη γείωση χαμηλής σύνθετης αντίστασης όλων των εσωτερικών περιβλημάτων του εξοπλισμού για τον μετριασμό των κινδύνων στατικής εκκένωσης και διαρροής.

- Επιλογή εξαρτημάτων υψηλών προδιαγραφών:

Τα βασικά εξαρτήματα—συμπεριλαμβανομένων των αυτόματων διακοπτών κυκλώματος, των επαφών και των ρελέ— προέρχονται από κορυφαίους κατασκευαστές βιομηχανικής ποιότητας (π.

Τα μπλοκ ακροδεκτών χρησιμοποιούν σχέδια με σφιγκτήρα ελατηρίου ή βίδα υψηλού ρεύματος για να εξασφαλίσουν στιβαρές, ανθεκτικές στους κραδασμούς συνδέσεις - ελαχιστοποιώντας τους κινδύνους χαλάρωσης, δημιουργίας τόξου ή θερμικής υποβάθμισης κατά τη διάρκεια λειτουργίας μεγάλου κύκλου και υψηλού φορτίου.

Modularity & Scalability

- Τυποποιημένος αρθρωτός σχεδιασμός:

Τόσο τα κυκλώματα τροφοδοσίας όσο και τα κυκλώματα ελέγχου ακολουθούν την τυποποιημένη αρθρωτή αρχιτεκτονική, επιτρέποντας την ταχεία προσαρμογή σε διάφορες διαμορφώσεις εξωθητών Yongte—συμπεριλαμβανομένων (μονόβιδων, διπλών βιδών και μοντέλων που εκτείνονται σε διάφορες ονομασίες ισχύος κινητήρα—και διευκολύνοντας την απρόσκοπτη ενσωμάτωση των μελλοντικών συστημάτων παραγωγής. αυτοματοποιημένους σταθμούς εργασίας ή ενσωματωμένη παρακολούθηση ποιότητας).

- Άφθονος δεσμευμένος χώρος:

Το ερμάριο περιλαμβάνει γενναιόδωρες δεσμευμένες θέσεις μπλοκ ακροδεκτών και χώρο τοποθέτησης, επιτρέποντας την ευέλικτη επέκταση των σημάτων I/O και των κυκλωμάτων ισχύος για να ανταποκρίνονται στις απαιτήσεις του πελάτη—όπως σταθμικοί τροφοδότες μέτρησης, αισθητήρες online σε πραγματικό χρόνο ή αυτόματους εναλλάκτες οθόνης.

Anti-Interference & Λειτουργική Σταθερότητα

- Σχεδιασμός συμβατός με EMC:

Ο αυστηρός φυσικός διαχωρισμός μεταξύ καλωδίωσης τροφοδοσίας και ελέγχου, χρήση θωρακισμένων καλωδίων για ευαίσθητα σήματα και μια βελτιστοποιημένη τοπολογία γείωσης καταστέλλουν αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές που δημιουργούνται από συσκευές υψηλής ισχύος (π.

- Θερμική διαχείριση & Περιβαλλοντική προσαρμοστικότητα:

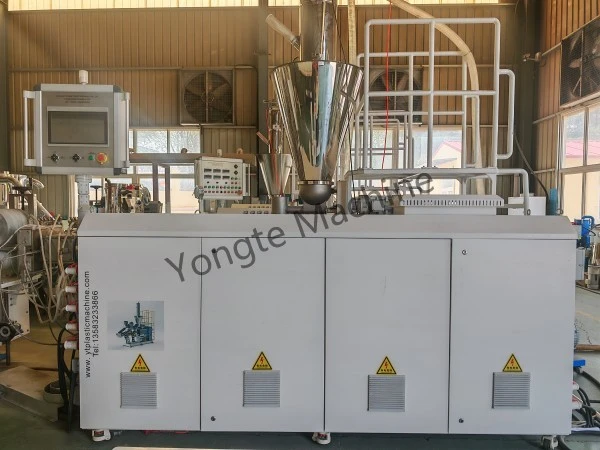

Οι περσίδες εξαερισμού που είναι ενσωματωμένες στις πόρτες του ντουλαπιού και στα πλαϊνά πάνελ προάγουν τη φυσική ψύξη με μεταφορά, διατηρώντας τις βέλτιστες θερμοκρασίες λειτουργίας για τα εσωτερικά εξαρτήματα και αποτρέποντας τη θερμική γήρανση.

Ο σχεδιασμός του ντουλαπιού στεγανοποιημένος με τη σκόνη — με φλάντζες πόρτες και σφραγισμένες εισόδους καλωδίων — διασφαλίζει αξιόπιστη απόδοση σε απαιτητικά εργοστασιακά περιβάλλοντα που χαρακτηρίζονται από σκόνη, ομίχλη λαδιού και μηχανικούς κραδασμούς, επεκτείνοντας έτσι τη διάρκεια ζωής του εξαρτήματος.

Ευκολία Λειτουργίας & Συντήρησης

- Διαισθητική αλληλεπίδραση ανθρώπου-μηχανής:

Ένας ενσωματωμένος πίνακας χειριστή οθόνης αφής στο εξωτερικό του ντουλαπιού επιτρέπει την παρακολούθηση σε πραγματικό χρόνο και την προσαρμογή με ένα άγγιγμα των κρίσιμων παραμέτρων διέλασης—συμπεριλαμβανομένης της θερμοκρασίας κάννης, της ταχύτητας βίδας, της πίεσης τήξης και του ρυθμού εξόδου—με μια σαφή, φιλική προς το χρήστη διεπαφή βελτιστοποιημένη για αποδοτικότητα χειριστή.

- Γρήγορη σχεδίαση συντήρησης:

Όλα τα εξαρτήματα και τα μπλοκ ακροδεκτών έχουν ομοιόμορφη σήμανση και παραπομπή στα επίσημα ηλεκτρικά σχήματα, επιτρέποντας τη γρήγορη διάγνωση και επίλυση σφαλμάτων.

Η πολυεπίπεδη φυσική διάταξη επιτρέπει στους τεχνικούς να απομονώνουν και να έχουν πρόσβαση σε ελαττωματικά κυκλώματα χωρίς εκτεταμένη αποσυναρμολόγηση, μειώνοντας σημαντικά τον απρογραμμάτιστο χρόνο διακοπής λειτουργίας.

Η αποκλειστική ζώνη εισόδου καλωδίου στην αριστερή πλευρά χρησιμοποιεί ανεξάρτητους ακροδέκτες με ανακούφιση από καταπόνηση για ασφαλή αγκύρωση του καλωδίου – εξορθολογίζοντας τη μελλοντική αναδιαμόρφωση ή τις τροποποιήσεις πεδίου.

Προσαρμογή ειδικού εξωθητήρα

- Ακριβής αντιστοίχιση ισχύος:

Τα κυκλώματα ισχύος έχουν σχεδιαστεί για να ταιριάζουν με την ακριβή ισχύ κινητήρα, το φορτίο θέρμανσης και τις απαιτήσεις βοηθητικής μετάδοσης κίνησης των εξωθητών Yongte - εγγυώνται σταθερή, μη κυμαινόμενη παροχή σε θερμαντήρες, κύριους και βοηθητικούς κινητήρες, αντλίες νερού και άλλα κρίσιμα φορτία - εξαλείφοντας τους κινδύνους υπερφόρτωσης, χαμηλής τάσης ή ανισορροπίας φάσης.

- Βελτιστοποιημένη λογική ελέγχου:

Οι προφορτωμένοι αλγόριθμοι ελέγχου ειδικά για τον εξωθητή υποστηρίζουν τμηματοποιημένο προφίλ θερμοκρασίας κάννης, ρύθμιση ταχύτητας βίδας κλειστού βρόχου, συγχρονισμένο έλεγχο τροφοδοσίας και έξυπνη αυτοδιάγνωση σφαλμάτων—προσαρμοσμένοι στις μοναδικές απαιτήσεις διεργασίας διαφορετικών θερμοπλαστικών εφαρμογών, συμπεριλαμβανομένων WPC, ανακύκλωσης PVC, PET, PE, ανακύκλωσης.

- Σχεδιασμός πλεονασμού:

Τα κρίσιμα κυκλώματα—συμπεριλαμβανομένων εκείνων για τον κύριο κινητήρα μετάδοσης κίνησης και τις μεμονωμένες ζώνες θέρμανσης—ενσωματώνουν ενσωματωμένο χώρο κεφαλής για την απορρόφηση των παροδικών διακυμάνσεων του φορτίου και τη διατήρηση της συνεχούς, αδιάλειπτης παραγωγής—ακόμη και υπό μεταβλητές συνθήκες λειτουργίας.

2. Πλεονεκτήματα συνέργειας με το πλήρες σύστημα εξώθησης

- Ολοκληρωμένη ολοκλήρωση συστήματος:

Το ερμάριο είναι πλήρως προ-καλωδιωμένο και έχει δοκιμαστεί στο εργοστάσιο σε συνδυασμό με την κύρια μονάδα εξώθησης. Όλες οι εσωτερικές καλωδιώσεις και η λειτουργική θέση σε λειτουργία ολοκληρώνονται πριν από την παράδοση—απαιτώντας μόνο επιτόπια σύνδεση της κύριας παροχής ρεύματος για άμεση ετοιμότητα παραγωγής, ελαχιστοποιώντας έτσι τον χρόνο εγκατάστασης στο πεδίο και την πολυπλοκότητα.

- Κινητικότητα & Προστασία του Περιβάλλοντος:

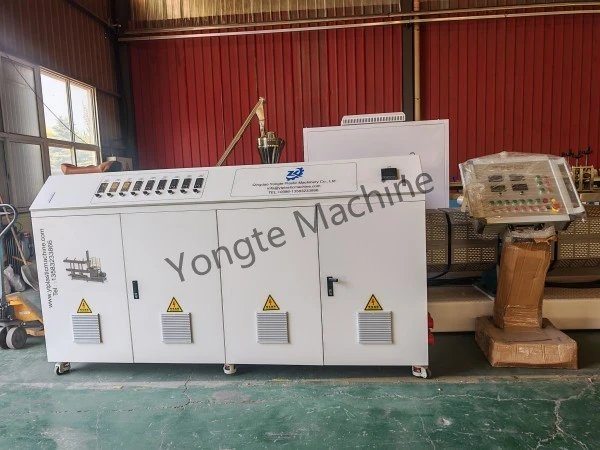

Οι τροχοί βαρέως τύπου που είναι τοποθετημένοι στη βάση του ντουλαπιού επιτρέπουν την ομαλή, χωρίς εργαλεία μετακίνηση εντός του συνεργείου. Το περίβλημα του ντουλαπιού χρησιμοποιεί ανθεκτική στη διάβρωση, ανθεκτική στο λάδι λαμαρίνα με επίστρωση πούδρας—σχεδιασμένη για μακροχρόνια αντοχή σε βιομηχανικά περιβάλλοντα παραγωγής.

- Επωνυμία και συμμόρφωση με τους κανονισμούς:

Το ντουλάπι εμφανίζει σε περίοπτη θέση το λογότυπο της μάρκας Yongte και τα επίσημα στοιχεία επικοινωνίας. Συμμορφώνεται πλήρως με τα βασικά πρότυπα πιστοποίησης εξαγωγών—συμπεριλαμβανομένων των CE και UL—για να ανταποκρίνεται στις παγκόσμιες κανονιστικές απαιτήσεις και απαιτήσεις συμμόρφωσης για πελάτες στο εξωτερικό.

Περίληψη

Ο ηλεκτρικός πίνακας ελέγχου εξωθητήρα Yongte είναι ένα βιομηχανικό σύστημα ηλεκτρικού ελέγχου, εξαιρετικά αξιόπιστο και βελτιστοποιημένο για την εφαρμογή. Στα βασικά πλεονεκτήματά του περιλαμβάνονται:

✅ Ασφαλές και αξιόπιστο: Προστατευτική αρχιτεκτονική πολλαπλών επιπέδων, κορυφαία βιομηχανικά εξαρτήματα και λειτουργική ετοιμότητα 24/7

✅ Ορθολογική διάταξη: Αρθρωτή, επίπεδη φυσική οργάνωση. αυστηρός διαχωρισμός ισχύος και κυκλωμάτων ελέγχου· αποτελεσματικός μετριασμός EMI· απλοποιημένη πρόσβαση συντήρησης

✅ Υψηλή επεκτασιμότητα: Γενναιόδωρος δεσμευμένος χώρος για επέκταση I/O και αναβαθμίσεις ισχύος — υποστηρίζοντας τις εξελισσόμενες ανάγκες γραμμής παραγωγής και προσαρμοσμένες ενσωματώσεις

✅ Premium χειροτεχνία: Τυποποιημένη, χρωματικά κωδικοποιημένη καλωδίωση. Ομοιόμορφη επισήμανση· συναρμολόγηση ακριβείας ευθυγραμμισμένη με τα διεθνή πρότυπα ηλεκτρικής εγκατάστασης

✅ Υψηλή προσαρμοστικότητα διεργασιών: Λογική και πλεονασμός ελέγχου ειδικά για την εξώθηση—εξασφάλιση συνεπούς, σταθερής απόδοσης σε διάφορες εφαρμογές επεξεργασίας πλαστικών

Αυτός ο προηγμένος πίνακας ελέγχου χρησιμεύει ως η θεμελιώδης εγγύηση για σταθερή, αποτελεσματική και αξιόπιστη λειτουργία των εξωθητών Yongte—ιδίως κατάλληλος για περιβάλλοντα παραγωγής υψηλής αξιοπιστίας, συμπεριλαμβανομένων γραμμών σύνθετου ξύλου-πλαστικού (WPC), διέλασης πλαστικών σωλήνων, γραμμών πλαστικών φύλλων και προφίλ και συστημάτων ανακύκλωσης απορριμμάτων πλαστικού.
