Η επίδραση του κυματοειδούς σχήματος κυμάτων στην απόδοση του προϊόντος κυματοειδούς σωλήνα ενός τοιχώματος

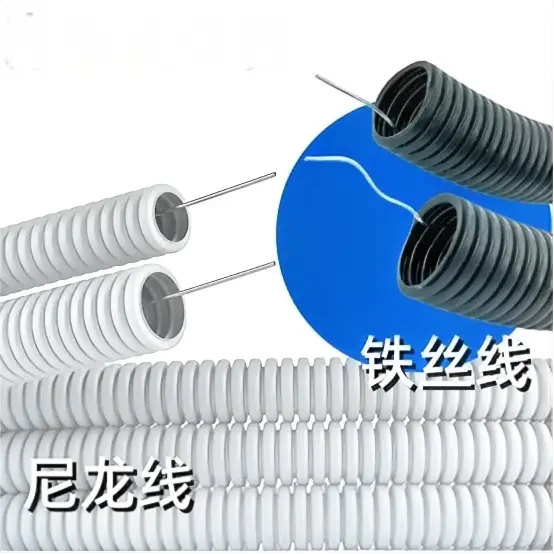

Οι κυματοειδείς σωλήνες ενός τοιχώματος προσφέρουν εκτεταμένη ευελιξία εφαρμογής λόγω του μοναδικού δομικού τους σχεδίου και των ιδιοτήτων του υλικού. Χρησιμεύουν ως ιδανικές λύσεις για συστήματα αποχέτευσης σε κατοικίες και εμπορικά κτίρια, διοχετεύοντας αποτελεσματικά το νερό της βροχής και τα λύματα με βέλτιστη ικανότητα ροής. Σε σενάρια διαχείρισης καλωδίων, αυτοί οι σωλήνες λειτουργούν ως στιβαροί προστατευτικοί αγωγοί για ηλεκτρικά καλώδια και καλώδια επικοινωνίας, συνδυάζοντας την ανθεκτικότητα με τις ευέλικτες δυνατότητες εγκατάστασης. Η ελαφριά κατασκευή ελαχιστοποιεί την προσπάθεια χειρισμού κατά την εγκατάσταση, ενώ η εγγενής αντίσταση στη διάβρωση εξασφαλίζει μακροπρόθεσμη σταθερότητα απόδοσης σε διάφορες περιβαλλοντικές συνθήκες. Επιπλέον, η εφαρμογή τους επεκτείνεται και στα γεωργικά συστήματα άρδευσης, όπου διευκολύνουν την ακριβή κατανομή του νερού στις καλλιέργειες, ενισχύοντας την αποτελεσματικότητα της άρδευσης και την αξιοποίηση των πόρων.

Όταν χρησιμοποιούμεμηχανή κυματοειδούς σωλήνα μονού τοιχώματοςγια να φτιάξετε κυματοειδές σωλήνα, υπάρχουν διάφοροι τύποι σχήματος κορυφής κυμάτων που μπορούν να γίνουν σύμφωνα με τις απαιτήσεις χρήσης. Το σχήμα της κορυφής του κύματος χρησιμεύει ως η βασική δομική παράμετρος που διέπει την ακαμψία του δακτυλίου, την ευελιξία, την αντίσταση κρούσης, την κατανομή των τάσεων, την απόδοση δυναμικής ρευστού και την απόδοση εγκατάστασης κυματοειδών σωλήνων μονού τοιχώματος.

1. Mainstream Wave Peak Shape and Core Performance Influence

1. Τραπεζοειδή κύμα (που χρησιμοποιείται πιο συχνά στη μηχανική, αντιπροσωπεύοντας περίπου το 76%)

· Τα χαρακτηριστικά της δομής είναι τα εξής: η κορυφή είναι επίπεδη, το πλευρικό τοίχωμα είναι κεκλιμένο και η γούρνα είναι κυρίως στρογγυλεμένη.

· Επίπτωση στην απόδοση

o Υψηλή περιφερειακή ακαμψία: Η μεγάλη περιοχή στήριξης του επιπέδου κορυφής του κύματος παρέχει ισχυρή αντίσταση στις ακτινικές θλιπτικές δυνάμεις, επιτρέποντας την πραγματοποίηση βαθμών υψηλής ακαμψίας (SN4–SN16).

o Συγκέντρωση στρες: Η συγκέντρωση καταπόνησης είναι εύκολο να συμβεί στην αιχμηρή γωνία της κορυφής του κύματος, η μέγιστη καταπόνηση που μετρήθηκε μπορεί να φτάσει τις 2,3 φορές της μέσης τάσης και η ρωγμή λόγω κόπωσης είναι εύκολη υπό μακροχρόνιο φορτίο.

o Η αντίσταση στην κρούση είναι γενικά κακή: η αιχμηρή γωνία έχει κακή απορρόφηση ενέργειας κρούσης και η αντοχή κρούσης της απλά υποστηριζόμενης δοκού είναι συνήθως χαμηλή.

o Οικονομία: υψηλή δομική απόδοση, λιγότερη κατανάλωση υλικού με την ίδια ακαμψία.

· Σενάρια εφαρμογής: Συμβατικά έργα με υψηλές απαιτήσεις ακαμψίας, όπως δημοτική αποχέτευση, εκκένωση λυμάτων και καλωδίωση επικοινωνίας.

2. Κυκλικό τόξο / ημιτονοειδές κύμα

· Τα χαρακτηριστικά της δομής είναι ομαλή μετάβαση της κορυφής του κύματος και της κοιλάδας χωρίς αιχμηρή γωνία.

· Επίπτωση στην απόδοση

o Η κατανομή των τάσεων είναι ομοιόμορφη: χωρίς σημεία συγκέντρωσης καταπόνησης, εξαιρετική αντοχή στην κόπωση και στις ρωγμές, μεγάλη διάρκεια ζωής.

o Καλή ευελιξία: ισχυρή ικανότητα αξονικής και περιφερειακής παραμόρφωσης, καλή ικανότητα προσαρμογής σε ανομοιόμορφη καθίζηση θεμελίωσης.

o Χαμηλή απόδοση ακαμψίας: Με την ίδια χρήση υλικού, η ακαμψία του δακτυλίου είναι χαμηλότερη από αυτή του τραπεζοειδούς κύματος, απαιτώντας πρόσθετο πάχος τοιχώματος ή αντιστάθμιση ύψους κύματος, γεγονός που αυξάνει το κόστος.

o Η περιοχή επαφής της κορυφής του κύματος είναι μικρή και η τοπική συμπίεση είναι εύκολο να είναι κοίλη.

· Σενάρια εφαρμογής: μαλακό έδαφος, κατασκευή χωρίς τάφρο, συχνή κάμψη της διαδρομής των καλωδίων και προσωρινή αποστράγγιση.

3. Κύμα σε σχήμα U

· Τα χαρακτηριστικά της δομής είναι τα εξής: η κορυφή είναι απαλή, η γούρνα είναι ένα μεγάλο τόξο και ολόκληρο το σχήμα είναι κοντά σε ένα ορθογώνιο με στρογγυλεμένες γωνίες.

· Επίπτωση στην απόδοση

o Η συνολική απόδοση είναι ισορροπημένη: έχει την ακαμψία του τραπεζοειδούς κύματος και την ευελιξία του κυκλικού κύματος και η κατανομή της τάσης είναι πιο ομοιόμορφη.

o Εξαιρετική απόδοση υγρού: λείο εσωτερικό τοίχωμα, χαμηλή αντοχή σε υγρά, ισχυρή ικανότητα αυτοκαθαρισμού και αντοχή στη συσσώρευση λάσπης.

o Σταθερή εγκατάσταση: Η μεγάλη επιφάνεια επαφής στην εξωτερική επιφάνεια εμποδίζει την κύλιση κατά την εγκατάσταση, διευκολύνοντας την ασφαλή κατασκευή.

· Ισχύοντα σενάρια: αποστράγγιση γεωργικών εκτάσεων, συλλογή όμβριων υδάτων και δημοτικοί αγωγοί με μέτρια φορτία.

4. Κύμα σε σχήμα V

· Δομικά χαρακτηριστικά: αιχμηρές κορυφές, στενές γούρνες και μικρές πλευρικές γωνίες τοιχώματος.

· Επίπτωση στην απόδοση

o Υψηλή τοπική ακαμψία: Η κορυφή του κύματος έχει ισχυρή ικανότητα κατά της διάτρησης και κατά της πρόσκρουσης, η οποία είναι κατάλληλη για τη μεταφορά στερεών σωματιδίων.

o Εξαιρετικά κακή ευελιξία: δύσκολο να λυγίσει αξονικά και επιρρεπής σε κατάγματα στο σημείο κάμψης.

o Η συγκέντρωση τάσης είναι σοβαρή και η ρωγμή είναι εύκολο να συμβεί στην απότομη γωνία της κορυφής και της κοιλάδας του κύματος, επομένως το πάχος του τοιχώματος θα πρέπει να παχυνθεί για να αντισταθμιστεί.

· Σενάρια εφαρμογής: μεταφορά υπολειμμάτων βιομηχανικών αποβλήτων, αποστράγγιση ορυχείων και ειδικές συνθήκες εργασίας ανθεκτικές στις κρούσεις.

5. Σύνθετο/καμπύλο κύμα (π.χ. S-Rib)

· Τα χαρακτηριστικά της δομής είναι το μικροτόξο στην κορυφή της κορυφής του κύματος και η μετάβαση της καμπυλότητας του πλευρικού τοιχώματος, που συνδυάζουν τα πλεονεκτήματα του τραπεζοειδούς και του κυκλικού κύματος.

· Επίπτωση στην απόδοση

o Συνεργατική βελτίωση: Διατηρώντας παράλληλα υψηλή ακαμψία δακτυλίου (π.χ. SN8), η αντοχή κρούσης των δοκών που υποστηρίζονται απλά μπορεί να αυξηθεί κατά περισσότερο από 20%.

o Βελτιστοποίηση στρες: Η εξάλειψη των αιχμηρών γωνιών μειώνει σημαντικά τη συγκέντρωση του στρες και ενισχύει τη μακροπρόθεσμη αξιοπιστία.

o Το κόστος είναι υψηλότερο λόγω του πολύπλοκου καλουπιού και της διαδικασίας.

· Ισχύοντα σενάρια: δημοτικά έργα υψηλών προδιαγραφών, ανύψωση σωλήνων χωρίς τάφρο και θαμμένοι αγωγοί μεγάλων αποστάσεων.

II. Συστηματική Επιρροή Κυματομορφής στην Κρίσιμη Απόδοση

III. Βασικές Αρχές Επιλογής Μοντέλου

1. Προτεραιότητα ακαμψίας: βαρύ φορτίο, βαθιά ταφή, σενάρια υψηλής κάλυψης εδάφους → επιλέξτε τραπεζοειδές ή σύνθετο κύμα.

2. Εύκαμπτη προτεραιότητα: μαλακό έδαφος, ευαίσθητο σε καθίζηση, μη εκσκαφή → επιλεγμένο κύμα τόξου ή κύμα σχήματος U.

3. Προτεραιότητα υγρού: αποχέτευση, εκροή λυμάτων και αντιφρακτική → επιλέξτε κύμα σχήματος U ή κύμα τόξου.

4. Προτεραιότητα αντίστασης σε κρούση: μεταφορά μίγματος στερεού-υγρού, δική μου, βιομηχανία → επιλέξτε κύμα V ή σύνθετο κύμα.

5. Προτεραιότητα κόστους: προτιμάται το συμβατικό δημοτικό και σπειροειδές → τραπεζοειδές κύμα.

IV. Συνεργικές Επιδράσεις Παραμέτρων Υποστήριξης Κορυφής

Η βέλτιστη απόδοση του σχήματος κορυφής κύματος μπορεί να επιτευχθεί με τον συντονισμένο σχεδιασμό του ύψους κύματος, της απόστασης κυμάτων και του πάχους του τοιχώματος.

· Ύψος κύματος: Όσο μεγαλύτερο είναι το ύψος κύματος, τόσο μεγαλύτερη είναι η ακαμψία του δακτυλίου, αλλά η ευκαμψία μειώνεται και το υλικό αυξάνεται.

· Απόσταση κυμάτων: Εάν η απόσταση κυμάτων είναι πολύ μικρή, η αξονική ακαμψία γίνεται υπερβολικά υψηλή, κάτι που δεν είναι ευνοϊκό για την προσαρμογή της καθίζησης. Εάν η απόσταση των κυμάτων είναι πολύ μεγάλη, η περιφερειακή στήριξη καθίσταται ανεπαρκής, οδηγώντας σε τοπικό λυγισμό.

· Πάχος τοιχώματος: Για κύματα με αιχμηρά άκρα (τραπεζοειδή ή σχήματος V), το τοίχωμα θα πρέπει να είναι κατάλληλα παχυνόμενο στην κορυφή του κύματος για να μετριαστεί η συγκέντρωση τάσεων.
