Γραμμή εξώθησης λεπτού φύλλου PVC 1200 mm

Επισκόπηση προϊόντος

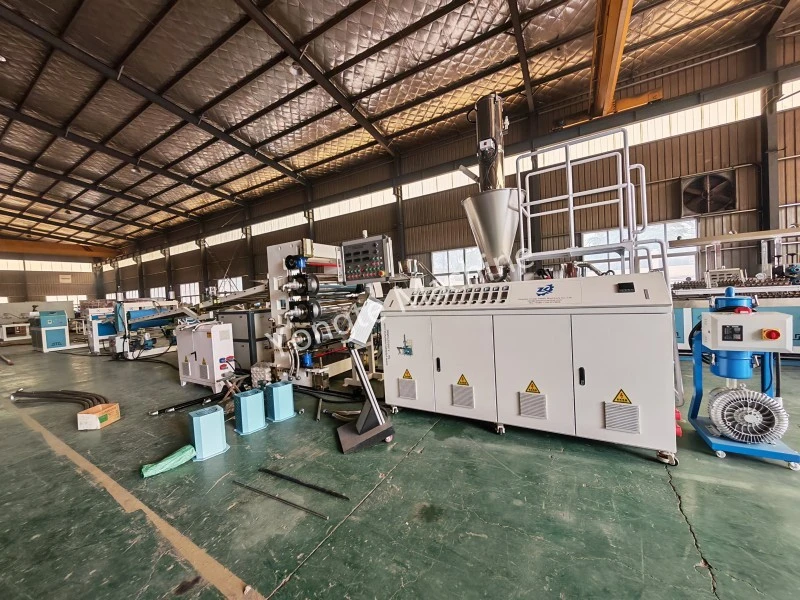

Η γραμμή εξώθησης λεπτών φύλλων PVC 1200 mm Yongte έχει αναπτυχθεί κατά παραγγελία για παραγωγή άκαμπτων και ημιάκαμπτων λεπτών φύλλων PVC. Ενσωματώνει έναν κωνικό εξωθητήρα διπλής βίδας υψηλής ροπής, μονάδα καλαντέρ ακριβείας τριών κυλίνδρων, αυτόματο σύστημα ελέγχου θερμοκρασίας και έξυπνο σύστημα τροφοδοσίας, εξασφαλίζοντας ομοιόμορφο πάχος, λεία επιφάνεια και μακροχρόνια σταθερή λειτουργία. Αξιοποιώντας την αποκλειστική προηγμένη τεχνολογία μας, συμπεριλαμβανομένου του ελέγχου διέλασης με σερβομηχανισμό ακριβείας και του βελτιστοποιημένου σχεδιασμού βιδών, η γραμμή διέλασης λεπτών φύλλων PVC επιτυγχάνει εντυπωσιακή ταχύτητα παραγωγής 10 μέτρων ανά λεπτό, διατηρώντας παράλληλα σταθερή ανοχή πάχους εντός ±0,02 mm.

Βασικές Τεχνικές Παράμετροι

Πλήρης λίστα εξοπλισμού και εικόνες

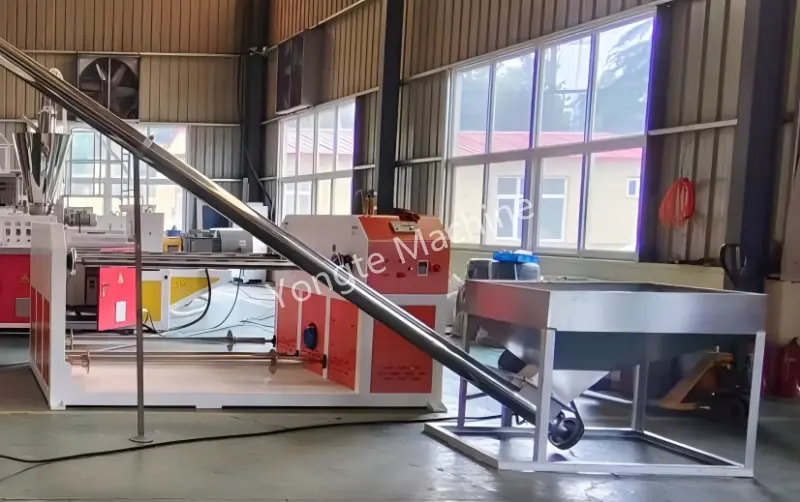

Auto Material Loader: Αυτόματη τροφοδοσία βιδών από ανοξείδωτο χάλυβα 304, σταθερή τροφοδοσία και προστασία περιβάλλοντος χωρίς σκόνη.

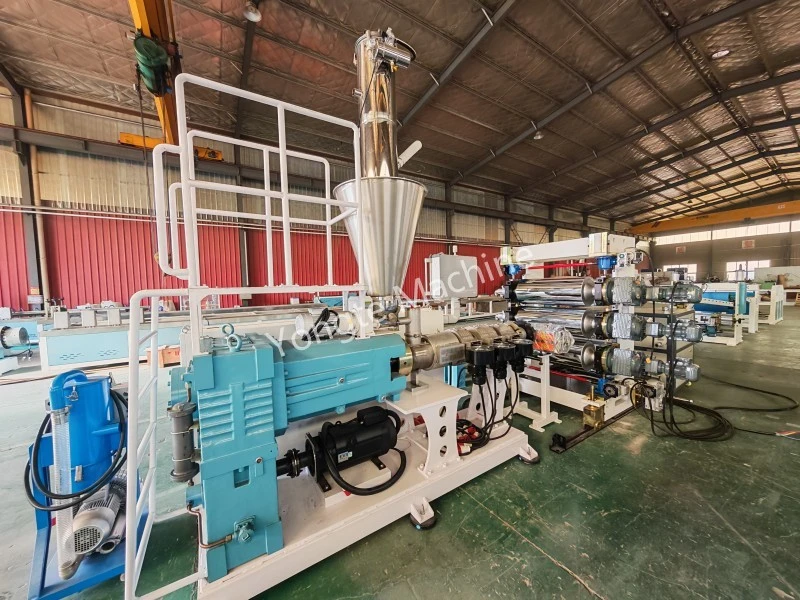

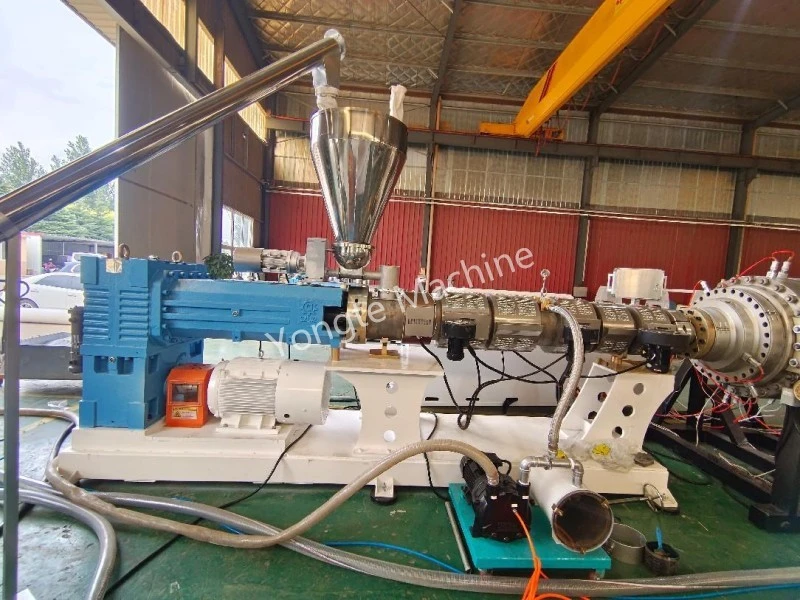

Κωνικός εξωθητήρας διπλής βίδας: Η κύρια μηχανή εξώθησης υψηλής ροπής SJSZ80/156 διαθέτει βίδα μεγάλης διαμέτρου 156 mm με αναλογία 22:1 L/D, παρέχοντας εξαιρετική απόδοση πλαστικοποίησης διατηρώντας χαμηλή διατμητική τάση—ειδικά βελτιστοποιημένη για τις θερμοευαίσθητες ιδιότητες του PVC. Εξοπλισμένο με βιδωτό βαρέλι από σκληρυμένο κράμα (HRC 58-62) και μεταφορικά στοιχεία επεξεργασμένα με μηχανική ακρίβεια, εξασφαλίζει ομοιόμορφη ανάμειξη τήγματος και σταθερή πίεση εξόδου, αποτρέποντας αποτελεσματικά την υποβάθμιση του υλικού ακόμη και κατά τη διάρκεια εκτεταμένων κύκλων παραγωγής. Το σύστημα οδήγησης σερβομηχανή ελέγχου ταχύτητας του εξωθητήρα (σερβοκινητήρας 55 kW) επιτρέπει τη σταθερή ρύθμιση της ταχύτητας από 5 έως 35 σ.α.λ., φιλοξενώντας διάφορες συνθέσεις PVC, συμπεριλαμβανομένων άκαμπτων, ημιάκαμπτων και τροποποιημένων ποιοτήτων με ανθρακικό ασβέστιο και πρόσθετα.

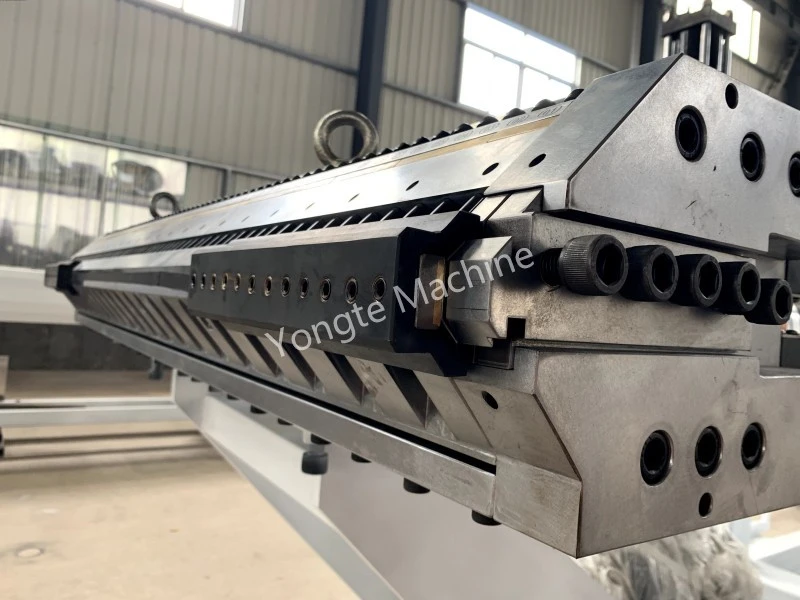

Μήτρα τύπου Τ: Μήτρα τύπου κρεμάστρας πλάτους 1200 mm, ακριβής διαμόρφωση με πάχος 0,4–2 mm.

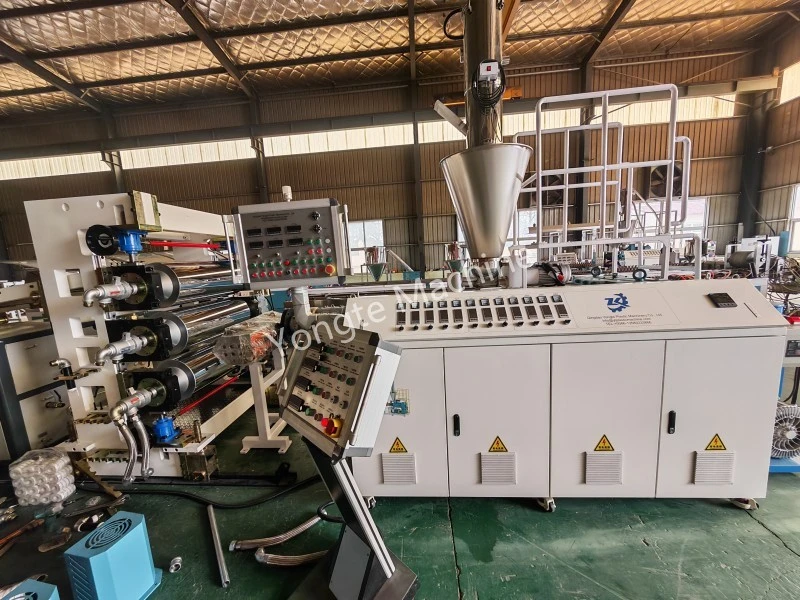

Μονάδα καλαντέρ τριών κυλίνδρων: Διαθέτοντας χαλύβδινους σωλήνες χωρίς ραφή με επεξεργασία σβέσης και σκλήρυνσης ακριβείας, η επιφάνεια του κυλίνδρου επιτυγχάνει σκληρότητα HRC≥62 και φινίρισμα καθρέφτη Ra≤0,2μm, εξασφαλίζοντας εξαιρετική αντοχή στη φθορά και ποιότητα επιφάνειας φύλλου. Εξοπλισμένο με σύστημα ρύθμισης κενού που βασίζεται σε σερβομηχανισμό (χρόνος απόκρισης ≤0,1s), επιτρέπει τον έλεγχο πάχους σε επίπεδο micron (εύρος ρύθμισης 0,4–2 mm) με επαναληψιμότητα εντός ±0,01 mm. Το σύστημα ελέγχου θερμοκρασίας κυλίνδρων τριών ζωνών, χρησιμοποιώντας λάδι μεταφοράς θερμότητας κυκλοφορίας, διατηρεί ακριβή σταθερότητα θερμοκρασίας ±1℃ σε όλο το μήκος του κυλίνδρου (πλάτος εργασίας 1200mm), εξαλείφοντας τη θερμική παραμόρφωση και εξασφαλίζοντας ομοιόμορφη ψύξη του φύλλου. Κάθε κύλινδρος ρυθμίζεται ανεξάρτητα για ταχύτητα (5–35 σ.α.λ.) και πίεση (0–150 N/cm), ικανοποιώντας διάφορες συνθέσεις PVC και απαιτήσεις πάχους ενώ ελαχιστοποιείται η εσωτερική καταπόνηση στο τελικό φύλλο.

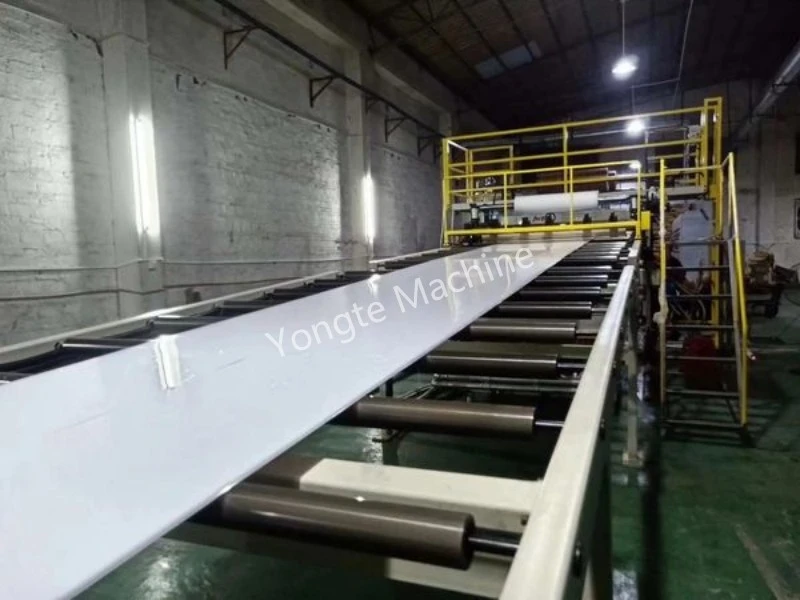

Στήριγμα ψύξης: Στήριγμα μεταφορικού κυλίνδρου από ανοξείδωτο χάλυβα 6m για ομοιόμορφη ψύξη και αντιστρέβλωση.

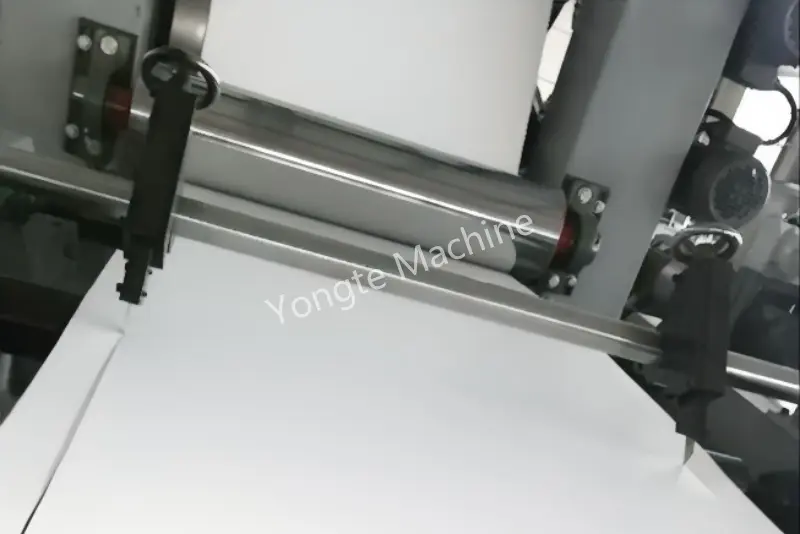

Online Automatic Edge Trimmer: Online αυτόματη κοπή άκρων, κεντρική ανακύκλωση απορριμμάτων για μείωση της απώλειας.

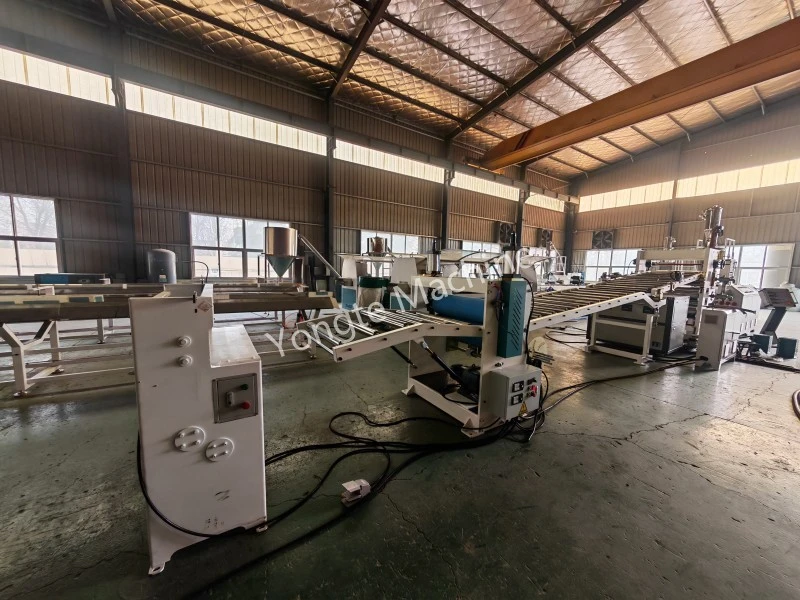

Συσκευή έλξης: Διπλό ελαστικό ρολό σερβοέλξης, σταθερή λειτουργία και σταθερή τάση.

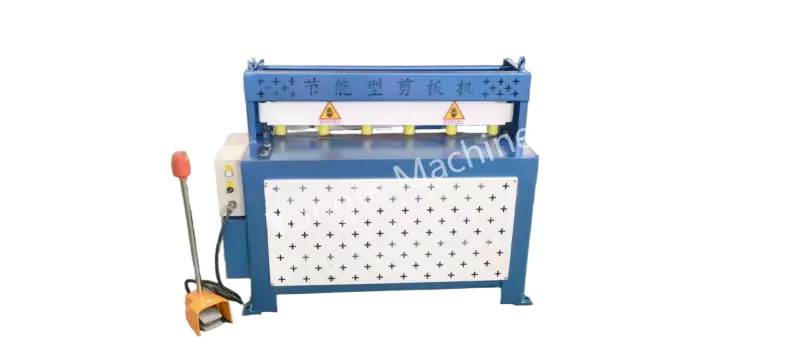

Αυτόματη μηχανή κοπής: μπορεί να κόψει το λεπτό φύλλο PVC σε κομμάτια με το απαιτούμενο μήκος και στη συνέχεια το φύλλο PVC θα στοιβάζεται μαζί. αυτό το μηχάνημα κοπής είναι εξοπλισμένο με σερβοκινητήρα για υψηλή ταχύτητα και αυτόματη κοπή. η αιχμή κοπής χωρίς καμία ζημιά

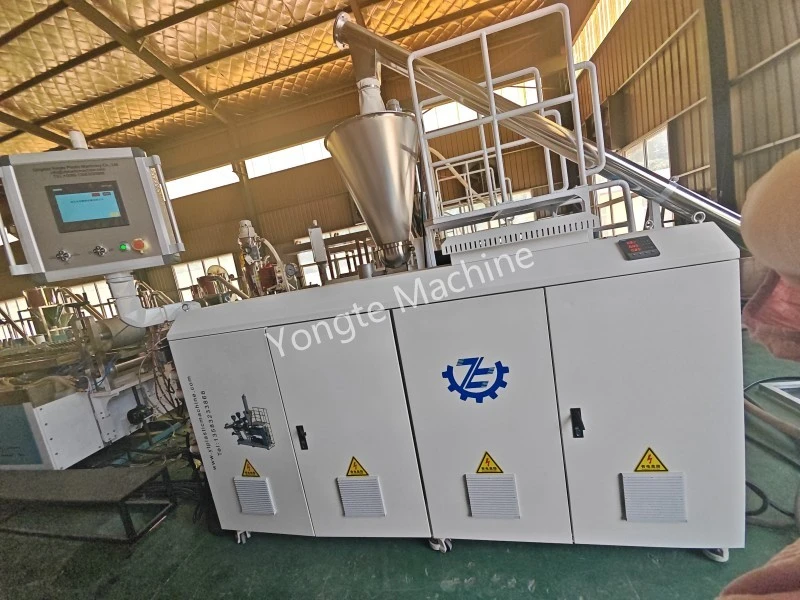

Έξυπνο ηλεκτρικό σύστημα ελέγχου: Έλεγχος θερμοκρασίας Omron, μετατροπέας ABB, σερβομηχανισμός Inovance, επαφέας Siemens/Schneider. προαιρετική οθόνη αφής PLC + HMI 10 ιντσών για παρακολούθηση σε πραγματικό χρόνο και ρύθμιση όλων των παραμέτρων με ένα κλικ.

Βασικά Πλεονεκτήματα

1. Υψηλή ροπή και άριστη πλαστικοποίηση: Η τμηματοποιημένη κάννη, ο ακριβής έλεγχος θερμοκρασίας και η βελτιστοποιημένη διαμόρφωση βιδών εξασφαλίζουν ομοιόμορφη ανάμειξη και επαρκή πλαστικοποίηση, κατάλληλη για σταθερή παραγωγή διαφορετικών συνθέσεων.
2. Έξοδος σταθερής & υψηλής ταχύτητας: Ισχυρό σύστημα μετάδοσης κίνησης με γραμμική ταχύτητα 15–30 m/min (ρυθμιζόμενη ανάλογα με το πάχος), σταθερή απόδοση και χαμηλότερη κατανάλωση ενέργειας.
3. Έλεγχος πάχους εξαιρετικά ακριβείας: Έλεγχος σερβοδιάκενου τριών κυλίνδρων + ψύξη εσωτερικής κυκλοφορίας κυλίνδρων, με ανοχή πάχους ±0,03 mm σε όλο το πλάτος 600 mm και επίπεδη επιφάνεια χωρίς ελαττώματα.
4. Έξυπνη & σταθερή τροφοδοσία: Τροφοδοσία μέτρησης απώλειας βάρους + ανάδραση κλειστού βρόχου, ακριβής αναλογία πρώτης ύλης, μείωση της διακύμανσης της σύνθεσης και της σπατάλης.
5. Έξυπνος κεντρικός έλεγχος: Η οθόνη αφής HMI 10 ιντσών παρακολουθεί σε πραγματικό χρόνο βασικά δεδομένα όπως η πίεση τήξης, η θερμοκρασία του κυλίνδρου και το πάχος του φύλλου, με ρύθμιση παραμέτρων με ένα κλικ και εύκολη λειτουργία.
6. Perfect Cooling & Forming: Ρυθμιζόμενος μεταφορέας ψύξης με μαχαίρι αέρα + σύστημα ελέγχου τάσης, που εξασφαλίζει πλήρη διαμόρφωση χωρίς παραμόρφωση ή παραμόρφωση.
7. Συνεχής Λειτουργία 24/7: Τα χείλη μήτρας γρήγορης αλλαγής και το σύστημα κυλίνδρων που καθαρίζονται εύκολα μειώνουν το χρόνο διακοπής λειτουργίας κατά τις αλλαγές υλικού ή προδιαγραφών, καλύπτοντας τις ανάγκες συνεχούς παραγωγής μεγάλων παρτίδων.
8. Compact & Space-Saving: Συμπαγής διάταξη, εξοικονόμηση χώρου, λογικά κανάλια συντήρησης, βολικά για καθημερινή συντήρηση.
9. Πλήρης υποστήριξη μετά την πώληση: Παρέχετε υπηρεσίες πλήρους κύκλου, όπως εγκατάσταση επιτόπου, εκπαίδευση χειριστή και προμήθεια ανταλλακτικών για να διασφαλίσετε τη μακροπρόθεσμη και αξιόπιστη λειτουργία του εξοπλισμού.

Εφαρμογή

Ειδικά σχεδιασμένα και βελτιστοποιημένα για την παραγωγή υλικών λεπτών φύλλων PVC υψηλής ποιότητας, τα τελικά προϊόντα που προκύπτουν παρουσιάζουν εξαιρετικές και στιβαρές ιδιότητες πρόσφυσης, εξασφαλίζοντας αξιόπιστη συγκόλληση σε διάφορες εφαρμογές. Επιδεικνύουν επίσης εξαιρετική αντοχή και μακροπρόθεσμη απόδοση, ικανά να αντέχουν σε περιβαλλοντικούς στρεσογόνους παράγοντες και να διατηρούν την ακεραιότητα με την πάροδο του χρόνου. Επιπλέον, αυτά τα προϊόντα διαθέτουν εξαιρετική και εκλεπτυσμένη υφή εμφάνισης, παρέχοντας μια λεία, συνεπή και οπτικά ελκυστική επιφάνεια. Αυτά τα συνδυασμένα χαρακτηριστικά ικανοποιούν πλήρως και υπερβαίνουν τα αυστηρά πρότυπα ποιότητας και τις αυστηρές απαιτήσεις που θέτουν οι εγκαταστάσεις κατασκευής επίπλων υψηλής τεχνολογίας, καθιστώντας τις ιδανική επιλογή για την παραγωγή επίπλων υψηλής ποιότητας.
